Google (Alphabet) — l’infrastructure passive d’un centre de données

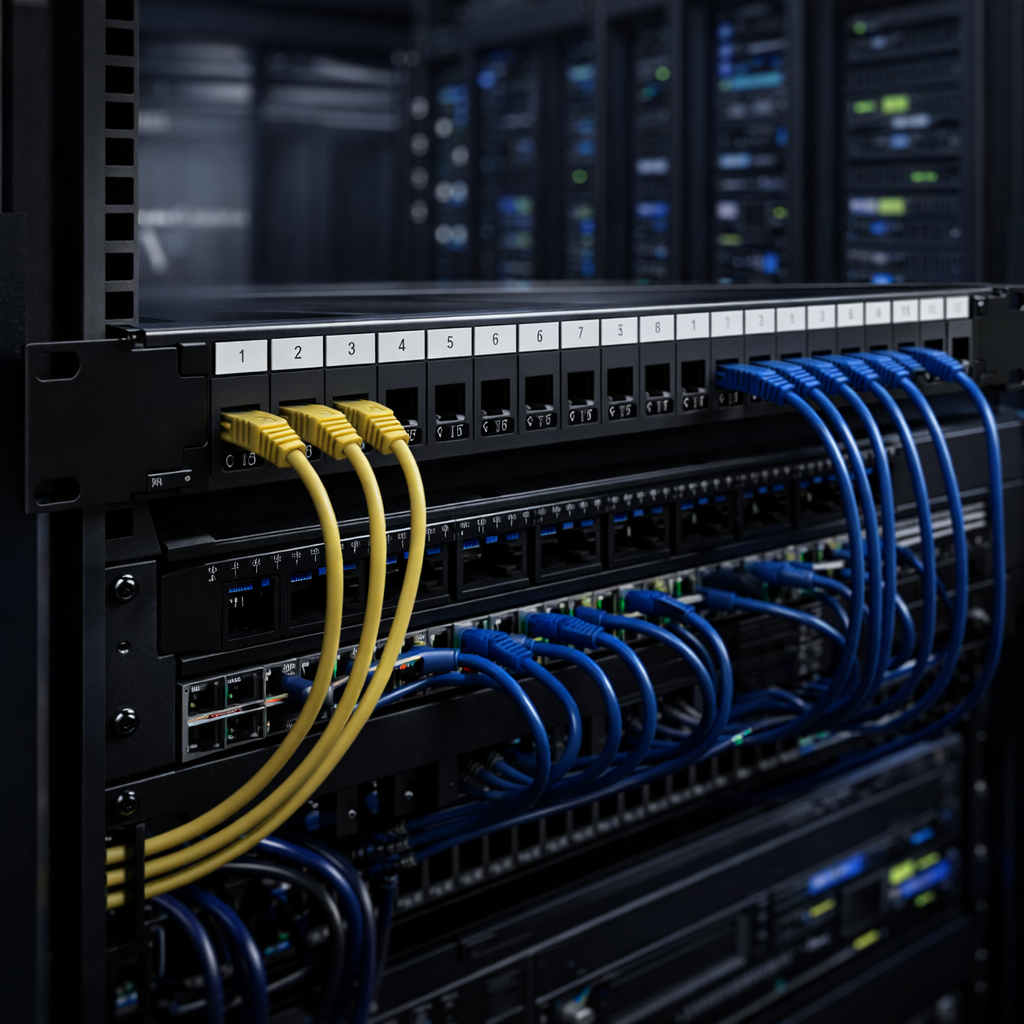

Dans un centre de données, la partie visible est l’actif : serveurs, commutateurs, routeurs. Ce qui les relie — les baies qui les accueillent, les tiroirs où arrivent les fibres, les pigtails épissurés sur les câbles de desserte, les jarretières qui ferment chaque liaison — constitue l’infrastructure passive. Elle ne consomme rien, ne s’administre pas, et c’est pourtant elle qui décide de la fiabilité de l’ensemble : une soudure médiocre ou une jarretière pincée se traduit par des pertes optiques qu’aucun équipement actif ne rattrape.
Elfcam a fourni à Google (Alphabet) ces quatre familles : baies, tiroirs optiques, pigtails et jarretières.
Ce qu’exige un brassage optique de centre de données
- 1La densité. Concentrer des dizaines de liaisons par baie sans que le brassage devienne impraticable : il faut des tiroirs qui tiennent 48 ports sur 1U tout en laissant accéder à chaque connecteur.
- 2Le rayon de courbure. Une fibre trop cintrée perd de la puissance, et le défaut est intermittent donc difficile à diagnostiquer. Guides, lovage et longueurs de jarretières justes se décident au moment de la fourniture, pas après.
- 3L’intervention sans interruption. Un tiroir coulissant et un repérage couleur cohérent permettent de travailler sur une liaison sans toucher aux voisines — ce qui, dans un site en production, est la seule façon d’intervenir.
Quatre familles, une chaîne optique cohérente
Baies. Coffrets et baies murales de 4U à 18U (600 × 450 mm), porte vitrée ou pleine selon l’exposition du local, avec les accessoires de rack associés — bandeaux de brassage et PDU verticaux.
Tiroirs optiques. Tiroirs 48 ports équipés en usine, déclinés selon le besoin : monomode OS2 en LC/UPC ou LC/APC, multimode OM3/OM4, ou SC. Livrés montés, ce qui supprime l’assemblage de traversées sur site et les erreurs qui vont avec.
Pigtails. Pigtails 12 fibres à code couleur, monomode OS2 ou multimode OM3/OM4, en LC/UPC, SC/UPC ou FC/UPC. Ce sont eux qui sont épissurés sur le câble de desserte à l’arrivée dans le tiroir ; le code couleur est ce qui rend l’installation lisible des années plus tard.
Jarretières. Jarretières simplex et duplex, OS2 et OM3/OM4, dans les combinaisons de connecteurs utiles (LC, SC, FC, UPC et APC), pour fermer les liaisons entre tiroirs et équipements actifs.
